工业物联网是智能制造的重要支撑技术，边缘计算节点作为IIoT的感知和计算前端，承担着数据采集、本地处理、协议转换和边缘智能等关键任务。与消费类物联网不同，工业物联网边缘计算节点面临严苛的环境条件（宽温、高湿、强振）、高可靠性要求（MTBF大于10万小时）和实时性约束（响应时间毫秒级）。同时，大量分布式部署的边缘节点对成本和功耗也提出了严格要求。因此，工业物联网边缘计算节点的硬件架构设计需要在性能、可靠性、功耗和成本之间寻求最优平衡。

　　处理器选型是边缘计算节点硬件架构设计的基础。处理器的选择需要综合考虑计算性能、功耗、接口丰富度、操作系统支持和生命周期等因素。当前主流的工业边缘计算处理器可以分为四类：微控制器（MCU）、嵌入式处理器、应用处理器和FPGA/SoC。

　　微控制器适用于数据采集和简单处理场景，代表产品包括意法半导体的STM32系列和NXP的i.MX RT系列。MCU的优势是功耗低（通常小于100毫瓦）、成本低（1-5美元）和实时性好，但计算能力有限（DMIPS通常小于1000），难以运行复杂的算法和操作系统。某型温湿度采集节点采用STM32L4系列MCU，在80兆赫兹主频下运行FreeRTOS，功耗仅为15毫瓦，电池供电可工作2年以上。

　　嵌入式处理器适用于中等计算复杂度的场景，代表产品包括NXP的i.MX6ULL和i.MX8M系列、TI的Sitara系列。嵌入式处理器通常集成ARM Cortex-A核心，主频800兆赫兹至1.5吉赫兹，可运行Linux操作系统，支持丰富的通信接口（以太网、USB、CAN等）。某型数据网关采用i.MX6ULL处理器，主频800兆赫兹，运行嵌入式Linux，同时支持Modbus TCP/RTU协议转换和OPC UA数据上传，功耗约为2瓦。

　　应用处理器适用于需要运行复杂算法（如机器视觉和深度学习推理）的场景，代表产品包括NXP的i.MX8M Plus、瑞芯微的RK3568和英伟达的Jetson系列。应用处理器通常集成多核ARM Cortex-A核心和GPU/NPU，计算能力强劲但功耗也较高（5-15瓦）。某型视觉检测边缘节点采用Jetson Nano模块，集成128核Maxwell GPU，可以实时运行YOLOv4目标检测模型，功耗约为5-10瓦。

　　FPGA/SoC适用于需要高速实时处理的场景，如高速数据采集和实时控制。SoC FPGA集成了ARM处理器和FPGA逻辑，兼顾软件灵活性和硬必威件加速能力。某型振动监测边缘节点采用Xilinx Zynq-7000 SoC，ARM处理器运行特征提取算法，FPGA实现高速FFT计算，可以在10千赫兹采样率下实时计算频谱特征，功耗约为3瓦。

　　存储系统设计是边缘计算节点的另一个关键要素。存储系统需要满足数据持久化、掉电保护和读写寿命等要求。嵌入式Linux系统通常采用eMMC作为系统存储，容量8-32吉字节。工业级eMMC的工作温度范围为零下40度至零上85度，耐擦写次数大于3000次（SLC模式可达30000次以上）。数据存储通常采用SD卡或NAND Flash，对于需要高可靠性的场合，可以采用NVMe SSD。

　　掉电保护是工业边缘计算节点必须考虑的问题。突然断电可能导致文件系统损坏或数据丢失。常用的保护方案包括：硬件级掉电检测+超级电容供电方案和软件级日志文件系统方案。前者在检测到掉电信号后，利用超级电容提供数十毫秒的额外供电时间，将缓存数据写入非易失存储器。后者采用日志结构的文件系统（如JFFS2或UBIFS），在掉电后可以快速恢复，不会损坏文件系统。某型边缘网关采用了硬件掉电保护+UBIFS的组合方案，在1000次随机掉电试验中无一例数据损坏。

　　通信接口设计需要覆盖工业现场的各种通信协议和物理介质。常用的通信接口包括：以太网（10/100/1000兆比特每秒）、串行接口（RS-232/RS-485/RS-422）、CAN总线、无线通信（Wi-Fi/蓝牙/LoRa/NB-IoT）和工业以太网（EtherCAT/PROFINET等）。接口的选择取决于数据传输速率、通信距离、节点数量和实时性要求等因素。

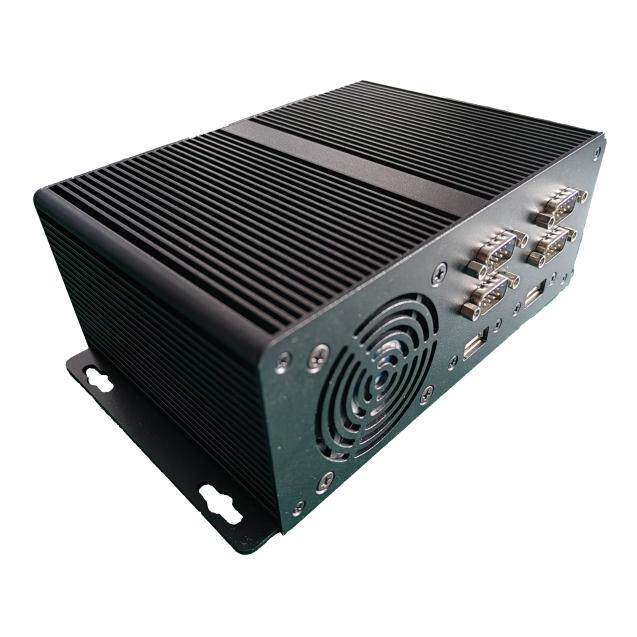

　　某型工业边缘计算节点集成了丰富的通信接口：2路千兆以太网、4路RS-485、2路CAN、1路Wi-Fi和1路4G LTE。该节点通过RS-485和CAN接口连接现场的传感器和执行器，通过以太网连接上位机和MES系统，通过4G连接云平台。多协议转换功能使该节点可以作为现场设备到云平台的桥梁，解决了工业现场设备协议多样、数据孤岛的问题。

　　电源管理设计对边缘节点的功耗和可靠性有重要影响。电源管理需要考虑供电方式（市电、电池或能量收集）、电源转换效率、电压精度和电源保护等因素。市电供电的边缘节点通常采用开关电源模块，效率大于85%，输出电压精度正负3%。电池供电的节点需要极低功耗设计，包括MCU低功耗模式、间歇工作和动态电压频率调节等技术。

　　某型无线振动传感器的低功耗设计案例值得借鉴。该传感器采用锂电池供电，要求电池寿命大于3年。设计采用了多项低功耗措施：MCU在空闲时进入STOP模式，功耗仅为2微安；加速度计在低频模式下的采样率为1千赫兹，功耗为0.5毫瓦；无线模块采用LoRa通信，每次发送数据的功耗约为45毫瓦×2秒=90毫焦。通过间歇工作模式——每10分钟采集一次数据、每1小时发送一次数据——平均功耗约为0.2毫瓦，3.6伏/19安时的锂电池可工作约3.8年。

　　可靠性设计是工业边缘计算节点区别于消费类产品的核心特征。可靠性设计包括环境适应性设计、EMC设计、散热设计和冗余设计等。环境适应性设计需要满足IP防护等级（通常要求IP20以上，户外安装要求IP65以上）、工作温度范围（零下40度至零上70度）和抗振动（10-500赫兹，2g）等要求。EMC设计需要满足工业环境的发射和抗扰度标准。散热设计需要保证在最恶劣环境温度下器件的结温不超过安全值。

　　工业边缘计算节点的硬件架构设计是一个多目标优化的系统工程。随着处理器性能的持续提升、存储密度的不断增加和通信带宽的日益扩展，边缘计算节点将能够承担更加复杂的计算任务，如本地化的机器学习推理、数字孪生模型的边缘运行等。同时，Chiplet技术和先进封装技术将为边缘计算节点的定制化和小型化提供新的途径，推动工业物联网向更深更广的应用领域拓展。
